در زمان اجرا و نصب میکروداکت ها شما نیازمند قرار دادن میکرو داکت ها برای شوتینگ فیبر نوری هستید.
منظور از شوتینگ فیبر نوری قرار گرفتن میکرو فیبرهای نوری در داخل میکرو داکت است. و کانکتور ها یکی از لوازم جانبی این کار هستند.

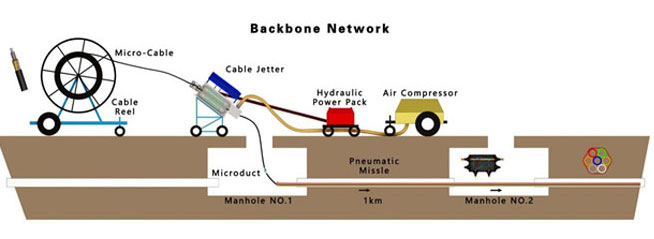

میکرو کابل های فیبرنوری توسط دستگاه دمنده فیبر یا همان دستگاه شوتینگ فیبرنوری به داخل میکرو داکت ها با فشار هوا دمیده می شوند تا به مقصد مورد نظر شما برسند. در مقایسه با راه حل سنتی کابل کشی فیبرنوری که تا چندی پیش در ایران و سایر کشورها متداول بود، این سیستم می تواند هزینه ها را کاهش داده و انعطاف پذیری برای اجرا را افزایش دهد، این سیستم یک راهکار نصب فیبر نوری مناسب با تخریبی بسیار کمتر و سرعت و دقتی بسیار بیشتر برای معابر و خیابان ها است، در واقع این روش اجرای کابل های فیبر نوری بسیار آینده نگر بوده و یک سیستم کابل کشی کاملاً جدید و افزونه پذیر و مقاوم تر برای آینده را ارائه می دهد.
لوازم مورد نیاز برای اجرای ترنچ
- ماشین ترنچر
- میکرو داکت
- میکروفیبرنوری
- دستگاه شوتینگ فیبرنوری
- کمپرسور هوا
- انواع کانکتورهای میکرو داکت
- انواع تقسیم کننده های میکرو داکت
- منهول و هندهول
- مسدود کننده های میکرو داکت ( اندکپ )
- مفصل ها و کلوژرها
- کاترهای میکرو داکت
- روان کننده ها
- دستگاه فیوژن فیبر نوری
- تجهیزات جانبی فیوژن
- نوار اخطار
- ابزار آلات حفاری
کانکتورهای مخصوص میکرو داکت:
این کانکتورهای مخصوص میکرو داکت برای اتصال میکرو داکت ها با یکدیگر توسعه یافته اند. تا اتصالی آسان و سریع و قطع کردن میکروداکت به خوبی امکان پذیر شود. طراحی و تولید کانکتورهای قوی میکرو داکت ها برای مقاومت در برابر نیروهای فشار بالا بوده و به آنها اجازه می دهد تا در روش های دفن مستقیم استفاده شوند.
بدنه شفاف کانکتورها، بازرسی چشمی کابل را با کانکتور میکرو داکت امکان پذیر می کند. لوازم جانبی کانکتورهای میکرو داکت میتوانند محافظت کاملی برای کانکتورهای میکروداکت ایجاد کند.
انواع کانکتورهای میکروداکت :
استریت کانکتور ( Micro Duct Straight Connectors ) :
استریت کانکتورهای میکرو داکت یا کانکتورهای مستقیم، رابط اتصال دو لوله میکرو داکت به یکدیگر هستند و به آسانی عامل اتصال دو لوله هم اندازه که قطع شده اند یا برای ادامه مسیر میکرو داکت در انشعابات و … استفاده میشوند.
ویژگی استریت کانکتورهای استاندارد :
دارای بدنه ای شفاف باشند که اجازه می دهند تا موقعیت میکرو داکت متصل شده در داخل کانکتور را ببینید.
تست شده و مطابق با EN 50411-2-8 باشند.
دارای تکنولوژی Push-ft باشند.
برای فشار باد کوتاه مدت در زمان شوت میکرو فیبر نوری تحمل 25 بار فشار را داشته و تا کمتر از 45 بار فشار نترکند.
آستانه تحمل تغییرات دمایی بین منفی پنج درجه تا مثبت 50 درجه را داشته باشند.
ضامن های باز و بسته کردن مناسبی داشته باشند تا علاوه بر محافظتی محکم، امکان تعویض با سهولت صورت پذیرد.
اند کپ یا اند استاپ ( End Stop یا End Gap ) :
کانکتورهای End Stop یا End Gap میکرو داکت ها، از پلاستیک فشرده ساخته شده است و بامسدود کردن انتهای مجاری باز برای جلوگیری از ورود آب، گرد و غبارو کثیفی به میکروداکت استفاده می شوند.
Micro Duct End Stop Connector به عنوان درپوش انتهایی میکرو داکت ها با مقاومت زیاد، ساختاری قوی در برابر نیروهای فشار بالا دارد که در نوع مخصوص دفنی به آنها اجازه میدهد در دفن مستقیم استفاده شوند. بدنه شفاف این کانکتورهای مسدود کننده، بازرسی بصری کابل را امکان پذیر می کند.
ردیوسر ( کانکتور کاهش دهنده سایز Reducer ) :
کانکتورهای کاهش دهنده سایز میکرو داکت ها Micro Duct Reducer Connector امکان اتصال بین دو میکرو داکت با قطر خارجی متفاوت را فراهم می کنند. کانکتورهای کاهش دهنده سایز (Reducer) نیز مانند استریت کانکتورها برای میکرو داکت های فیبر نوری در انواع و اشکال مختلفی در بازار موجود هستند.
ویژگی ردیوسر استاندارد:
- دارای بدنه ای شفاف باشد تا موقعیت میکرو داکت متصل شده در داخل کانکتور را دیده شود.
- تست شده و مطابق با EN 50411-2-8 باشد.
- دارای تکنولوژی Push-ft باشد.
- برای فشار هوای کوتاه مدت در زمان شوتینگ، تحمل 25 بار فشار را داشته و تا کمتر از 45 بار فشار نترکد.
- آستانه تحمل تغییرات دمایی بین منفی پنج درجه تا مثبت 50 درجه را داشته باشد.
- ضامن های باز و بسته کردن مناسبی داشته باشد تا علاوه بر محافظتی محکم، امکان تعویض با سهولت صورت پذیرد.
استریت کانکتور گزبلاک :
کانکتورهای گز بلاک برای میکرو داکت ها، دارای یک اتصال مسدود کننده برای آب و گاز قوی در اطراف کابل داخلی است. هنگامی که باز می شود، کابل می تواند از طریق این کانکتور با فشار هوا دمیده شود و سپس با چرخاندن حلقه مهر و موم شود. این کانکتورها با فشار هوای 15-10 بار به صورت ایمن کار می کنند و از حفره داخلی میکرو داکت شما در برابر نفوذ ذرات مختلف محافظت می کنند. آنها باید همیشه در نقاط انتقال به ساختمان ها، ODF ها و سایر موارد مشابه نصب شوند، جایی که وجود آب یا گاز مهم است. معمولاً این کانکتورها باید دارای ویژگی هایی به ترتیب زیر باشند:
- برای طیف گسترده ای از اندازه های میکرو داکت ها موجود باشند.
- تحمل سیستم فشار هوا بین 10تا 15 بار را داشته باشند
- دارای بدنه ای شفاف باشند
- جنس بدنه معمولاً پلی کربنات مرغوب است.
- دارای وضعیت آب بندی کاملاٌ مناسب باشند
- آستانه تحمل تغییرات دمایی بین منفی پنج درجه تا مثبت 50 درجه را داشته باشند.
گز بلاک جدا شونده :
گاهی اوقات شما ناچار هستید به دلایل مختلف از کانکتور آب بندی در میانه مسیر میکرو داکت استفاده کنید، جایی که دیگر سر میکرو داکت و مجاری باز نیست که بتوانید کانکتور را از یک سر آن وارد کنید به همین دلیل کانکتورهای آب بندی داکت (Duct Sealing Series) بر اساس استانداردهای موجود و بسته به طراحی کارخانجات تولید کننده معمولاً با کاربری یکسان در شکل ها، اندازه ها و با طراحی های صنعتی مختلف به بازار عرضه می شوند که تعدادی از آنها به صورت دوتکه و با قابلیت نصب در وسط داکت هستند. درشکل زیر شما مواردی از آنها را مشاهده می کنید.
شرکت لاد ارتباط قشم علاوه بر اجرای پروژه های فیبر نوری تولید محصول هم انجام میدهد و تمامی محصولات نام برده شده در این مقاله جز تولیدات این شرکت میباشد.
